CTP 246-5912 Cisterne e canne (2465912) Mercato dei prodotti di riparo

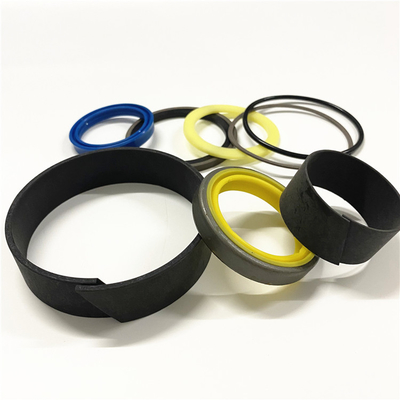

Un nuovo kit di sigillo del cilindro si adatta, si adatta 769, 769B, 950, D4E Modelli intercambiabili con 1856589, 1856589-A, 2465915, 2465915-A, 7X2812, 7X2812-A
Stevens Lake Parts Rod: 1 1/2", Bore: 3 1/2" di lunghezza Questo è un pezzo di ricambio del mercato post-vendita realizzato per soddisfare o superare le specifiche OEM.& Dimensioni sono destinate per il tuo riferimento incrociato. Sentiamo che alcuni annunci utilizzano immagini di magazzino per il riferimento del cliente, si prega di permettere piccole differenze.

2465916 Kit-Seal-H Fits cilindro 1856590 120H 12H 12H NA 140H

Descrizione della voce Qty Specifica della parte
Prima di installare la pompa, lubrificare le parti mobili con olio motore pulito.
1 1 298-6387 O-Ring Seal Lubrificare il foro con il lubrificante di gomma Bonderite S-OT 40, immediatamente prima del montaggio della pompa dell'olio del motore.
2 2 7N-5052 Ingranaggio Lungozza del nuovo ingranaggio è di 84.000 0,015 mm (3,3071 0,0006 pollici).
La profondità del foro nel corpo della pompa dell'olio per il nuovo ingranaggio è di 84.150 0.020 mm (3.3130 0.0008 pollici).
3 2 7W-0059 Assemblaggio dell'albero della pompa Il diametro dell'albero 7W-1017 è di 31.742 0.008 mm (1.2497 0.0003 pollici).
La distanza (B) dall'estremità dell'albero alla superficie dell'ingranaggio è di 34,0 0,5 mm (1,34 0,02 pollici).
4 1 2S-2760 La lunghezza della molla sotto forza di prova è di 117,14 mm (4,612 pollici).
La forza di prova è di 499 24 N (112 5 lb).
La lunghezza libera approssimativa dopo la prova è di 152,91 mm (6,020 pollici).
5 1 2W-6618 Pump Drive Shaft Come diametro del nuovo 7N-5058 Pump Drive Shaft è 31.742 0,008 mm (1.2497 0,0003 pollici).
La distanza (C) dall'estremità dell'albero alla superficie dell'ingranaggio è di 47,0 0,5 mm (1,85 0,02 pollici).
6 6 7W-0060 Foratura della buscia per l'assemblaggio dell'albero a vuoto è di 31.811 mm.
La profondità di installazione è di 1,5 0,5 mm (0,06 0,02 pollici).
La posizione delle giunzioni di buccia dalla linea centrale attraverso i fori del cuscinetto è di 45 15 gradi.
F 2 4M-3248 Dowel cavo L'estensione del dowel cavo dal coperchio della pompa dell'olio è di 6,0 0,5 mm (0,24 0,02 pollici).
G 2 7N-2043 Dowel L'estensione del dowel dal coperchio della pompa dell'olio è di 6,0 1,0 mm (0,24 0,04 pollici).

Specificato per 379-5364 Turbocompressore Gp
Descrizione della voce Qty Specifica della parte
1 - - Utilizzare la seguente procedura per stringere l'insieme della pinza:
1- Stringeteci.
14.0 1,5 N m (123,9 13,3 lb in).
2Toccare delicatamente il dispositivo di pinza.
3Ancora una volta, serrate fino a
14.0 1,5 N m (123,9 13,3 lb in).
L'illustrazione 2 g03370899
Tabella 2
Descrizione della voce Qty Specifica della parte
2 1 7W-2297 Clamp As Usare la seguente procedura per stringere l'assemblaggio della pinza:
1- Stringeteci.
12.4 a 14.7 Nm (109.7 a 130.1 lb in).
2Toccare delicatamente il dispositivo di pinza.
3Ancora una volta, serrate fino a
12.4 a 14.7 Nm (109.7 a 130.1 lb in).
3 1 9N-2038 Serratura della turbina As Usare la seguente procedura per stringere l'insieme della serratura:
1- Stringeteci.
12.4 a 14.7 Nm (109.7 a 130.1 lb in).
2- Toccare delicatamente intorno all'assemblaggio della pinza.
3Ancora una volta, serrate fino a
12.4 a 14.7 Nm (109.7 a 130.1 lb in).
