guarnizioni del tergicristallo della polvere 7K9200

7K9200 7K9201 7K9202 7K9203 9204 9205 9206 9207 92097K9210 7K9211 7K9212 7K9213 7K9214 7K9215 7K9216 7K9217 7K9218 7K921

8H8969 - Misure di PIN Seal 7k9201 di collegamento ()
PARTI DI PRIMI PREZZI

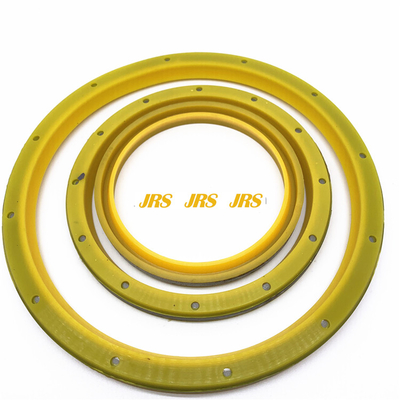

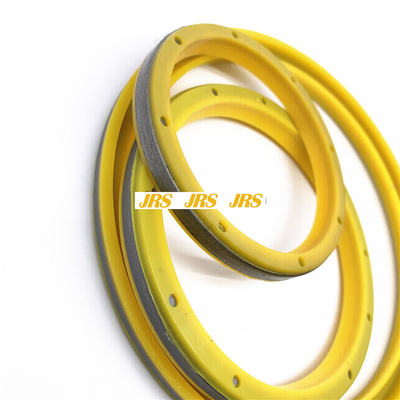

TIPO parti 651E, 657E, 657G, 924K, 930K, 938K, 950 GASCROMATOGRAFIA, 950B, 950B/950E, 950F, 950F II, 950G, 950G II, 950H, 953, 953C, 953D, 960F, 962G, 962G II, 962H, 966C, 966H, 966K, 966R, 972H, 972K, 977K, 977L, 992C, 992D di 7K9210 SEAL-LIP

Per evitare la lesione possibile, non usi il dispositivo d'avviamento per girare il volano. Gli componenti sottotensione del motore possono causare le ustioni. Concedi il tempo supplementare affinchè il motore si raffreddino prima della misurazione della rimozione della valvola.
Questo motore usa l'alta tensione per controllare gli iniettori di combustibile. Stacchi l'iniettore di combustibile elettronico permettono al connettore del circuito di evitare la ferita personale. Non contatti i terminali dell'iniettore di combustibile mentre il motore sta correndo.
Nota: La sferza della valvola è misurata fra il bilanciere ed il ponte per le valvole di ammissione. La sferza della valvola è misurata fra il bilanciere ed il ponte per le valvole di scarico. Tutte misure di spazio e gli adeguamenti devono essere procedere a con il motore si sono fermati. Le valvole devono completamente essere chiuse. Valvola Lash Check
Un adeguamento non è necessario se la misura della sferza della valvola è nella gamma accettabile. Regoli la sferza della valvola mentre il motore è bloccato. La gamma è specificata in tabella 1.
Metta il pistone di no. 1 alla posizione centrale superiore sul colpo di compressione. Riferisca alle prove ed alla regolazione, «trovando la posizione centrale superiore per il pistone di no. 1». Per assicurare il pistone di no. 1 del cilindro è colpo di compressione di posizione in cima centrale, sia assunzione che le valvole di scarico su no. 1 del cilindro si muoveranno liberamente. Se le valvole di scarico e dell'assunzione non si muovono liberamente, no. 1 del cilindro è sul colpo di scarico concentrare superiore. Installi il perno cronometrante nel volano.
Tabella 1
Le valvole di ammissione del colpo di compressione di no. 1 di TDC le valvole di scarico
Sferza 0,38 della valvola 0,08 millimetri
(0,015 a 0,003 pollici) 0,64 0,08 millimetri (0,025 a 0,003 pollici)
Cilindri 1-2-4 1-3-5
Regoli la sferza della valvola secondo la tabella 1.
Spilli leggermente il bilanciere con un maglio molle. Questa azione assicurerà che i sedili del rullo del sollevatore contro il cerchio basso dell'albero a camme.
Allenti il controdado di adeguamento.
Disponga lo spessimetro appropriato fra il bilanciere ed il ponte della valvola. Poi, giri la vite di adeguamento in un senso orario. Faccia scorrere lo spessimetro fra il bilanciere ed il ponte della valvola. Continui a girare la vite di adeguamento fino ad una leggera resistenza è ritenuto sullo spessimetro.
Stringa il controdado di adeguamento ad una coppia di torsione di 30 7 la N m. ((22 5 libbre ft)). Non lasci che la vite di adeguamento giri mentre state stringendo il controdado di adeguamento. Riverifichi la sferza della valvola dopo il rafforzamento del controdado di adeguamento. Rimuova lo spessimetro.
Rimuova il bullone cronometrante e giri il volano da 360 gradi nella direzione di rotazione del motore. Ciò metterà il pistone di no. 6 alla posizione centrale morta superiore sul colpo di compressione. Per assicurare che no. 6 del cilindro sia colpo di compressione concentrare in cima morto, sia le valvole di scarico che dell'assunzione su no. 6 del cilindro si muoverà liberamente. Se le valvole di scarico e dell'assunzione non si muovono liberamente, no. 6 del cilindro è sul colpo di scarico concentrare superiore. Installi il perno cronometrante nel volano.
Tabella 2
Le valvole di ammissione del colpo di compressione di no. 6 di TDC le valvole di scarico
Sferza 0,38 della valvola 0,08 millimetri
(0,015 a 0,003 pollici) 0,64 0,08 millimetri (0,025 a 0,003 pollici)
Cilindri 3-5-6 2-4-6
Regoli la valvola per frustare secondo
