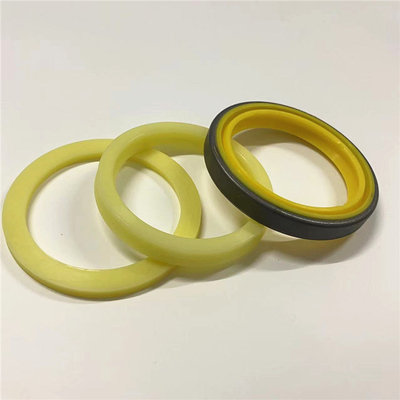

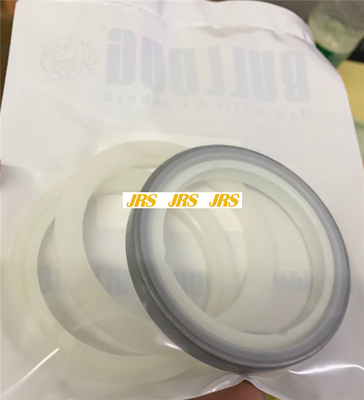

corredo della guarnizione dell'interruttore 4J3515
4J3515 1K6982 4J8981 6J4169 2J1411 1J3540 8C9131 8C5218 8C9132 8C9133 8T8389 8C9134 8C3840 8C3842 8C5219 8C9153 8C5220
parti 12E, 140B, 14G, 16, 16G, 215, 215B, 227, 245, 245B, 44, 5S, 613, 613C, 615, 621, 621B, 621E, 623, 623B, 623E, 627B, 627E, 630B, 631C, 633, 633C, 633D, 637D, 637E, 639D, 651, 666, 6A, 6S, 776, 785 della GUARNIZIONE 1K6982
Modelli compatibili dell'attrezzatura: 1K6982:
BULLDOZER 5S 6A 6S 7A 814S 824S 8A 9A
ESCAVATORE 215 215B 245 245B
CONTROLLO IDRAULICO 44
TOOLCARRIER INTEGRATO IT18 IT18B IT28 IT28B
COMPATTATORE 826C
REGISTRATORE AUTOMATICO 227
SELEZIONATORE 12E 140B 14G 16 16G del MOTORE
SCARIFICATORE 951 977
CARICATORE 943 della PISTA 953 955C 955H 955K 955L 973 977D 977H 977K 983
SR D6H D7F D7G D7H D9G DEL TRATTORE D4E D5B D5H D6D D6E D6E DI TRACK-TYPE
CAMION 785
VAGONE 776
BULLDOZER 814B 824C 834B della RUOTA
CARICATORE 916 della RUOTA 926 936 950 966C 980 980B 988 992 G926 G936
RUSPA SPIANATRICE 613 613C 615 della RUOTA 621 621B 621E 623B 627B 630B 633 633D 639D
TRATTORE 621B 621E 623 623E 627B 627E 631C 633C 637D 637E 651 666 della RUOTA
Questo motore ha un tipo sistema di raffreddamento di pressione che è fornito di una linea dello scambio (il tipo sistema di raffreddamento di pressione 9).A offre due vantaggi:
Il sistema di raffreddamento può funzionare sicuro ad una temperatura che è superiore al punto di ebollizione normale dell'acqua.
Il sistema di raffreddamento impedisce la cavitazione nella pompa idraulica. La cavitazione è la formazione improvvisa di bolle di pressione bassa in liquidi con le forze meccaniche. La formazione di tasche del vapore o dell'aria è più difficile all'interno di un tipo sistema di raffreddamento di pressione. La linea dello scambio (9) impedisce la cavitazione dalla pompa idraulica. La linea dello scambio (9) fornisce un flusso costante del liquido refrigerante alla pompa idraulica. Nota: Nei sistemi aftercooled aria-aria, una miscela del liquido refrigerante con un minimo di 30 per cento dell'antigelo basso della glicole etilenico deve essere usata per la prestazione efficiente della pompa idraulica. Questa miscela tiene la gamma di temperature di cavitazione del livello del liquido refrigerante abbastanza per la prestazione efficiente. Riferisca al manuale di manutenzione e di funzionamento, «capacità della ricarica e raccomandazioni» per ulteriori informazioni sulle miscele raccomandate del liquido refrigerante.
Illustrazione 1 g01123296
(1) testata di cilindro
(2) alloggio del regolatore di temperatura dell'acqua
(3) vaso di espansione
(4) tubo flessibile di esclusione
(5) blocco cilindri
(6) radiatore dell'olio
(7) pompa idraulica
(8) radiatore
(9) linea pompa idraulica dello scambio (7) loed sul lato destro del blocco cilindri. La pompa idraulica è guidata da una cinghia che è alimentata dalla puleggia dell'albero a gomito. Il liquido refrigerante può registrare la pompa idraulica in tre posti:
Entrata al fondo della pompa idraulica
Tubo flessibile di esclusione (4) che loed sulla cima della pompa idraulica
La linea dello scambio che loed sulla cima dell'acqua pumpCoolant dal fondo del radiatore è tirata nell'entrata inferiore della pompa tramite rotazione della ventola. Il liquido refrigerante esce la parte posteriore della pompa direttamente nella cavità di radiatore dell'olio del blocco. Tutti passaggi del liquido refrigerante con il centro del radiatore dell'olio e del liquido refrigerante fornisce il collettore interno dell'acqua del blocco cilindri. Il collettore disperde il liquido refrigerante ai rivestimenti di acqua intorno alle pareti del cilindro.
Illustrazione 2 g01123308
Illustrazione 3 g01121591
(7) pompa idraulica
(10) entrata di esclusione
Illustrazione 4 g01123344
Singolo alloggio del regolatore di temperatura dell'acqua
(1) testata di cilindro
(2) alloggio del regolatore di temperatura dell'acqua
(4) tubo flessibile di esclusione
(di 11) regolatore di temperatura dell'acqua
Illustrazione 5 g01123311
Alloggio doppio del regolatore di temperatura dell'acqua
(2) alloggio del regolatore di temperatura dell'acqua
(4) tubo flessibile di esclusione
(di 11) il regolatore di temperatura dell'acqua dal blocco cilindri, il liquido refrigerante sfocia nei passaggi nella testata di cilindro. I passaggi inviano il flusso intorno alle maniche dell'iniettore dell'unità e l'entrata ed i passaggi dello scarico. Il liquido refrigerante ora entra nell'alloggio del regolatore di temperatura dell'acqua (2) alla destra anteriore della testata di cilindro. Il regolatore di temperatura dell'acqua (11) controlla la direzione del flusso. Quando la temperatura del liquido refrigerante è sotto la temperatura di funzionamento normale, il regolatore di temperatura dell'acqua è chiuso. Il liquido refrigerante è diretto tramite il tubo flessibile di esclusione (4) e nell'entrata superiore della pompa idraulica. Quando la temperatura del liquido refrigerante raggiunge la temperatura di funzionamento normale, il regolatore di temperatura dell'acqua (11) si apre. Quando il regolatore di temperatura dell'acqua è aperto, l'esclusione è chiusa. La maggior parte del liquido refrigerante passa attraverso l'entrata di esclusione (10) al radiatore per raffreddamento. Il resto attraversa il tubo flessibile di esclusione (4) e nella pompa idraulica. Nota: I sistemi di liquido refrigerante possono contenere uno o
